山东玛斯特防雷LMP/IV系列电涌保护器
日期【2015-08-07 10:28】 共阅:【】次





产品名称:烟台防雷接地LMP/Ⅳ系列Ⅰ+Ⅱ级电涌保护器

是专为保护处于LPZ0区与LPZ1区交界处的设备免受直击雷和雷击感应过电压的侵害而设计的,LMP/Ⅳ系列电涌保护器采用Ⅰ+Ⅱ级组合设计,技术领先,可靠性高,产品内置热脱扣装置,并具有遥信告警功能,满足相关国际及国家标准。



•Ⅰ+Ⅱ级组合式设计,节省安装空间;

•耐雷电流冲击能力强,残压极低;
•专利技术,无续流;
•内置热脱扣装置;
•自带遥信接点告警功能。



型号
LMP/Ⅳ15G
LMP/Ⅳ25G
LMP/Ⅳ30G
工作电压Un
220/380Vac
220/380Vac
220/380Vac
最大持续工作电压Uc
320/440Vac
320/440Vac
320/440Vac
电压保护水平Up
<1.0KV
<1.5KV
<2.0KV
响应时间Ta
<25ns
<25ns
<25ns
标称放电电流In(8/20μs)
40KA
60KA
80KA
最大放电电流Imax( 8/20μs )
80KA
120KA
160KA
冲击电流Iimp(10/350μs)
15KA
25KA
30KA
续流电流If( AC50-60Hz )
最大电荷量Q
5As
10As
15As
接线方式
螺纹连接,6~50mm2
遥信连接
内置接头
安装方式
35mm标准导轨安装
工作温度
-40~85℃
尺寸
90mm×63mm×36mm
外壳防护等级
IP20

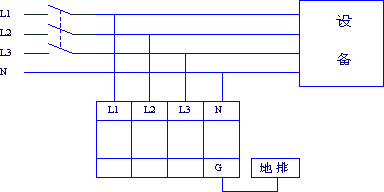

TN或TT系统接线法

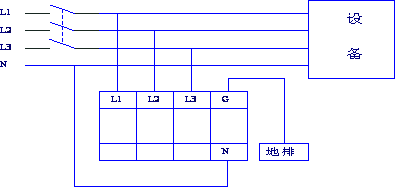

TT系统接线法



1.必须由合格的电气技术人员负责安装。
2.LMP/IV系列电涌保护装置安装于标准的轨道上,并按要求在卡座上连接电源线。
3. 连接时,先将接地引线与配电箱内地排相连,再将中线与中线排相连,最后将相线与相线连接。各线连接时,线应短、直且不能打直角弯。
