山东玛斯特防雷LMPI系列电涌保护器
日期【2015-08-07 10:12】共阅：【】次

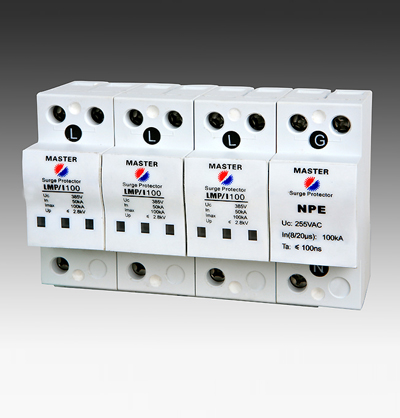

产品名称：烟台防雷设备LM/Ⅰ系列电涌保护器

是我公司针对中国供电系统特点设计生产的一系列具有极高性价比的保护装置，采用模块式或以模块为主的箱体式结构。适用于220/380V供配电系统的过电压保护，该系列产品可以极其有效地抑制由雷电引起的感应过电压及系统操作过电压，保护设备安全，保障系统的正常运行。 LMP/Ⅰ系列暂态过电压保护装置采用UL认证器件，能保证装置工作的可靠性和使用寿命。

•模块式产品采用DIN 35mm标准导轨安装

•I系列产品具有通流容量大、响应速度快、工作残压低等特点。

•模块产品采用高强度阻燃性PC 或PBT塑料

•产品各项性能指标均符合国际电工协会IEC标准，并通过国内权威机构检测，技术先进，安全可靠。

•主要应用于市区内移动通讯基站电源防雷保护或电源二级防护。

•以模块为主的箱体式产品具有遥信、计数、声音报警可选功能；

•组配快捷，可更换模块，维护方便。

型号	LMP/I160	LMP/I120	LMP/I 100		LMP/Ⅰ80	LMP/Ⅰ60		LMP/Ⅰ40	LMP/Ⅰ20	LMP/Ⅰ10
适用电压	220/380V	220/380V	220/380V		220/380V	220/380V		220/380V	220/380V	220/380V
标称流通容量	80KA	60KA	50KA		40KA	30KA		20KA	10KA	5KA
最大通流容量	160KA	120KA	100KA		80KA	60KA		40KA	20KA	10KA
最大持续工作电压	385V	385V	385V		385V	385V		385V	385V	385V
电压保护水平	2000V	2000V	1800V		1800V	1800V		1800V	1500V	1200V
响应时间	<25ns
应用范围	三相交流电源一级防护			三相交流电源二级防护			三相交流电源三级防护
遥信报警接口	常开触点端子
失效指示	模块式：每一路失效指示（红色：失效）；箱体式：面板三相指示灯（A、B、C）相应指示灯灭
安装	模块式：35㎜标准导轨，依据EN 50 002；箱体式：挂墙
可夹紧导线截面积	6mm²-25mm²
可夹紧告警导线截面积	0.5mm²-1.5mm²
外形尺寸	*模块式：9014468；箱体式：400300140*						*模块式：907266；箱体式：400300140*
接地电阻（Ω）	≤4
工作环境	-40℃～+75℃，相对湿度≤95%。海拔高度≤3Km
※备注：最大持续工作电压指标可根据用户要求确定。

4+0模块及以模块为主的箱体式电涌保护器的安装接线图

4+0式模块安装接线图

烟台防雷检测

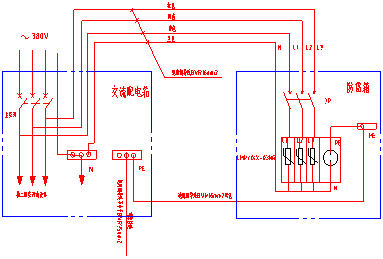

以4+0模块为主的箱体式安装接线图

3+1模块及以模块为主的箱体式电涌保护器的安装接线图

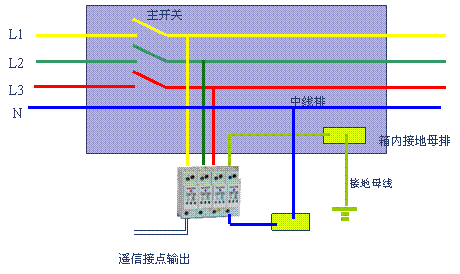

3+1式模块安装图

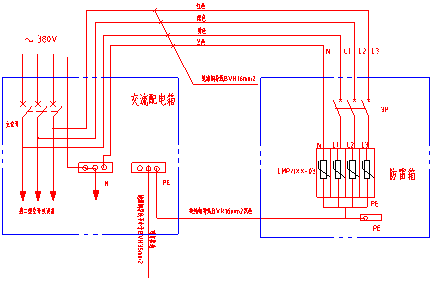

以3+1模块为主的箱体式安装接线图

1. 必须由合格的电气技术人员负责安装。

2. LMP/I系列电涌保护器应用于GB1497-79标准中过电压类别II级和III级。

3. LMP/I系列模块式电涌保护装置安装于标准的轨道上，并按要求在卡座上连接电源线。连线时，先将接地引线与配电箱内地排相连，再将中线与中线排相连，最后将相线与相线连接。各线连接时，线应短、直且不能打直角弯。正常状态下，四个模块显示窗呈绿色/黑色，失效后，显示窗呈红色，只需更换相同的模块即可。

4. 以模块为主的箱体式电涌保护器安装在靠近配电箱电源侧墙上，依照安装孔的位置，在墙上钻四个φ8的孔，然后用4个M6*60的膨胀螺栓将其固定。连线时，先将接地引线与配电箱内接地接线端子相连，再将中线与中线接线端子相连，最后将相线与相线接线端子连接。正常状态下，箱门绿色指示灯全亮，失效后对应相指示灯不亮，须重新更换；如果黄色指示灯亮，表示中线对地之间存在危险电压，建议对供电线路进行检查。
