山东玛斯特LME-X系列电涌保护器
日期【2015-08-06 17:13】 共阅:【】次
烟台防雷

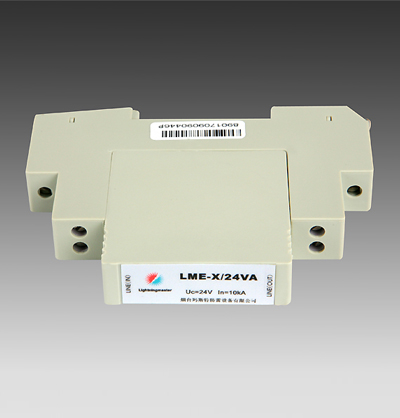

产品名称:烟台防雷LME-X系列电涌保护器

主要适用于自控信号、遥测信号等控制信号设备的防雷保护,其通流容量最大可达20KA,采用两级串联式保护方式,反应时间皮秒级;

因控制信号种类繁多,所以LME-X系列产品也是多样化,工作电压,工作电流,工作频率等都有所不同。产品的接口形式为标准的螺丝固定的卡接式接口,可保护1-2条线路。



1、用于保护敏感的信号线路,使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏;
2、采用多级保护电路,选用世界名牌元器件,运用先进的生产工艺制造;
3、放电电流大、残压水平低;
4、反应灵敏、性能稳定、工作可靠;



1、LME-X/6V:RS485等6V以内的通信/信号线路专线防护;
2、LME-X/12V:12V以内的通信/控制信号线路专线防护;
3、LME-X/24V:24V以内的通信/控制信号线路专线防护;
4、LME-X/48V:48V以内的通信/控制信号线路专线防护;
5、LME-X/110V:110V以内的通信/控制信号线路专线防护;
6、LME-X/220V:220V以内的通信/控制信号线路专线防护;


型号
LME-X
/6V
LME-X
/12V
LME-X
/24V
LME-X
/48V
LME-X
/110V
LME-X
/220V
LME-X
/D120V
LME-X
/D200V
SPD端口分类
两端口
两端口
两端口
两端口
两端口
两端口
两端口
两端口
工作电压
6V
12V
24V
48V
110V
220V
120V
200V
额定负载电流
500mA
500mA
500mA
500mA
500mA
500mA
500mA
500mA
标称放电电流
5KA
5KA
5KA
5KA
5KA
10KA
5KA
5KA
限制电压
9V
26V
42V
72V
260V
350V
200V
300V
最大传输速率
2Mbit/s
2Mbit/s
2Mbit/s
2Mbit/s
2Mbit/s
2Mbit/s
2Mbit/s
2Mbit/s
插入损耗
<0.1db
<0.1db
<0.1db
<0.1db
<0.1db
<0.2db
<0.2db
<0.2db
外壳防护等级
IP30





1.本产品采用模块化35㎜导轨安装方式,安装维护极为便捷。

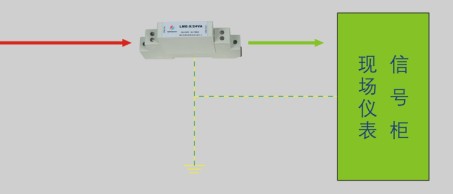

2.将原输入线路插入保护器标有(IN)端口螺柱接孔内,缩紧螺丝;将输出连接线插入标有(OUT)的另一端螺柱卡接孔内,锁紧螺丝;再将接地端子可靠接地(或接至已经可靠接地的设备机箱)即可。
3.接地要求:本产品接地极为上下两路的中心接口,可以连接任何一个或两个接地口均接地,推荐使用IN端的接地极。请确认接地电极与地线良好连接。地阻要求应符合国家相关标准。
