烟台防雷检测设备石墨接地极
日期【2015-08-06 16:21】 共阅:【】次
烟台防雷

烟台防雷检测

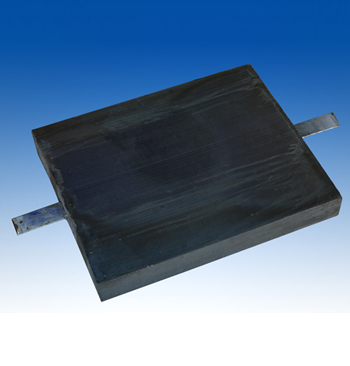

烟台防雷产品LMG型系列接地模块内置镀锌接地扁钢(钢管、圆钢、角钢),将其与被保护的地线连接时,金属接地体与大地的有效接触面积大大增加,通过潮性作用,模块散流体随土壤结构层释放电解离子,而且由于YJM型接地模块具有很强保湿、吸湿性和稳定导电性,因此,金属接地体与大地的接触电阻将大大减小,从而充分发挥接地模块的降阻使用。

本模块采用化学稳定非金属导体材料作为模块的导电介质,其导电性不受季节影响;能吸湿保湿、能保持与土壤有效接触,接地电阻低;在高土壤电阻率地区,能有效降低地网接地电阻;耐大工频和冲击电流冲击,电阻稳定;耐腐蚀、无毒、使用寿命长、安装简便。




1. 型号:LMG型。

2. 外观尺寸:

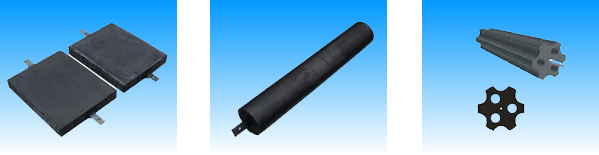

01型500×400×60mm;600×400×60mm;300×250×50mm;
02型 260×500~1200mm;220×500~1200mm;200×500~1200mm;150×500~1200mm;
3. 质量:01型50kg ;02型20kg;
4. 室温下电阻率:≤0.3Ω•m 5、工频接地电阻:1.5Ω 6、估算式:Rj≈0.15ρ。



根据地网土层的土壤电阻率,采用下式计算LMG-MK01型接地模块用量:(计算结果为小数时收为整数)式中:
n是接地模块的个数;
ρ是土壤电阻率
M是模块接地系数,取值范围是0.12-0.16,土壤电阻率ρ越大,M取值越小;
Rnj是地网设计接地电阻值;
K是利用系数,取值范围是0.7-0.85.模块数量越多,K取值越小。
通常个系数之间的取值关系大皆可概括如下:
当ρ<200Ω.m时 ,M取0.16,K取0.85
当200≤ρ<500Ω.m时,M取0.15,K取0.80
当500≤ρ<1000Ω.m时,M取0.14,K取0.75-0.80
当ρ≥1000Ω.m时,M取0.12,K取0.70-0.75
模块用量对照表(仅供参考)

ρ /R
10Ω
100Ω.m
2块
4块
5块
9块
18块
200Ω.m
4块
7块
9块
18块
35块
300Ω.m
6块
11块
14块
27块
53块
400Ω.m
7块
14块
18块
35块
70块
500Ω.m
9块
18块
22块
44块
88块
600Ω.m
11块
21块
27块
53块
105块
700Ω.m
13块
25块
31块
62块
123块
800Ω.m
14块
28块
35块
70块
140块




1.LMG-MK01型接地模块采用垂直埋置; 02型接地模块采用水平埋置。埋置深度不小于0.8米。
2. 模块间距离不小于4米。

3.模块极芯相互并联或与地线连接时,必须焊接,焊接长度为连线宽度的2倍。
4.应在焊接处清除焊渣,涂上防腐导电漆或沥青漆。
5.回填土时应适量洒水,分层夯实,待模块充分吸湿(24小时)后测量接地电阻。



1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继地面卫星接收站、雷达站等工作接地、安全接地和防雷接地。
2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。
3、各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地。
4、石油输送管道及油气灌,易燃易爆物质仓库防雷接地。
